Паллетные и фронтальные стеллажи

Паллетные стеллажи фронтального типа также известны как металлоконструкции, предназначенные для размещения поддонов. В настоящее время это наиболее распространенные и часто используемые конструкции для последующего хранения грузов.

Краткий обзор паллетных стеллажей

Такие конструкции довольно популярны среди владельцев складских комплексов, поскольку считаются универсальным и недорогим средством размещения той или иной продукции. Фронтальные стеллажи удобны тем, что без труда совмещаются и функционируют с современной специализированной техникой, создают беспрепятственный доступ к паллетам. Также они могут быть разными по грузоподъемности.

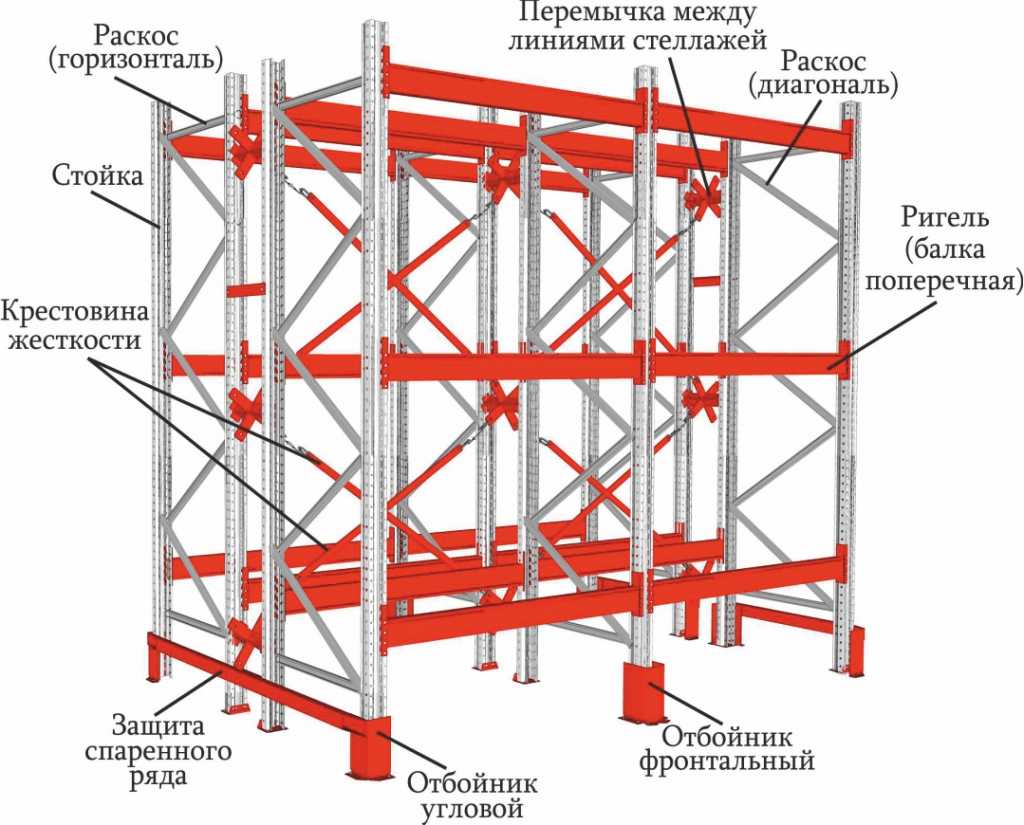

В конструкцию паллетных стеллажей входят следующие элементы:

• вертикальные рамы;
• горизонтальные балки;

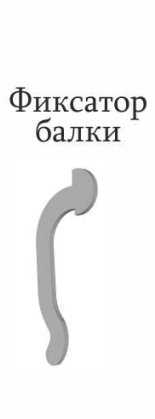

• детали дополнительного типа (фиксаторы настила, поддона и т. д.).

Рама представлена прочными стойками и диагоналями. Надежные соединения достигаются за счет болтов, скрепляющих конструкцию. Ширина рам изменяется от 700 до 1600 мм.

ХАРАКТЕРИСТИКИ БАЛОК:

ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ ПАЛЛЕТНЫХ СТЕЛЛАЖЕЙ:

Схемы размещения фронтальных стеллажей

1. Широкопроходные – предназначены для обеспечения проходов, достигающих 3,5 метров.
2. Узкопроходные – используются для работы «узкопроходных» штабелеров. В данном случае межстеллажный проход от 1,5 м до 1,9 м.
3. Стеллажи «двойной глубины». Однако они нуждаются в применении дополнительного оснащения, которое устанавливается на погрузчики. Это вилы телескопического типа.

1. Широкопроходные.	2. Узкопроходные стеллажи.	3. Стеллажи «двойной глубины».

Взяв за основу паллетные стеллажи, предприимчивые мастера создают полочные стеллажи. Получившиеся конструкции в сравнении со своими аналогами выдерживают высокие нагрузки на каждую полку. Отличаются относительно низкой ценой.

Преимущества паллетных стеллажей:

• практичное оснащение складской площади: каждое место соответствует только одному поддону;
• возможность непосредственного и быстрого доступа к любому расположенному на полке товару: нет необходимости перемещения или удаления поддонов;
• наличие огромного выбора профилей для описываемых конструкций, которые предназначены для той или иной максимальной нагрузки и на различное количество полок;
• вы можете купить дополнительные детали для хранения штучных грузов, кабельных барабанов, бочек;
• применение различных типов поддонов;
• возможность максимального наполнения стеллажами склада по высоте.

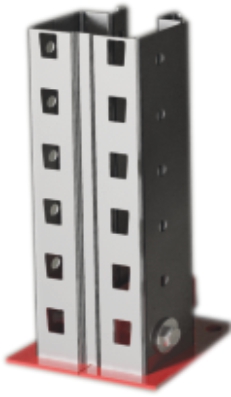

Основой конструкции паллетных стеллажей фронтального типа являются рамы, несущие вертикальную нагрузку. Изготовленные из оцинкованных стальных профилей. Оцинкованная сталь рамы имеет марку проката, превосходящую сталь 08ПС, которую используют наши основные конкуренты. Её номер S350MC ГОСТ Р 52264-2004, 19904-97, она выше по прочности, механическим и физическим параметрам.

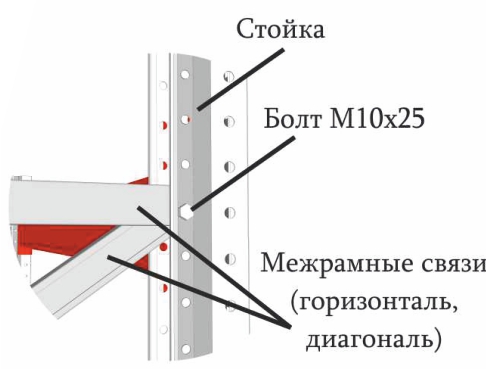

Крепление ригеля к стойке		Межрамные связи

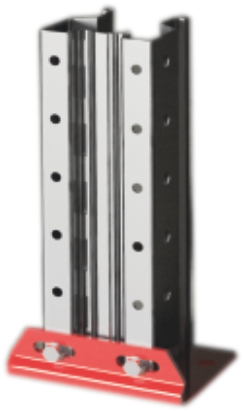

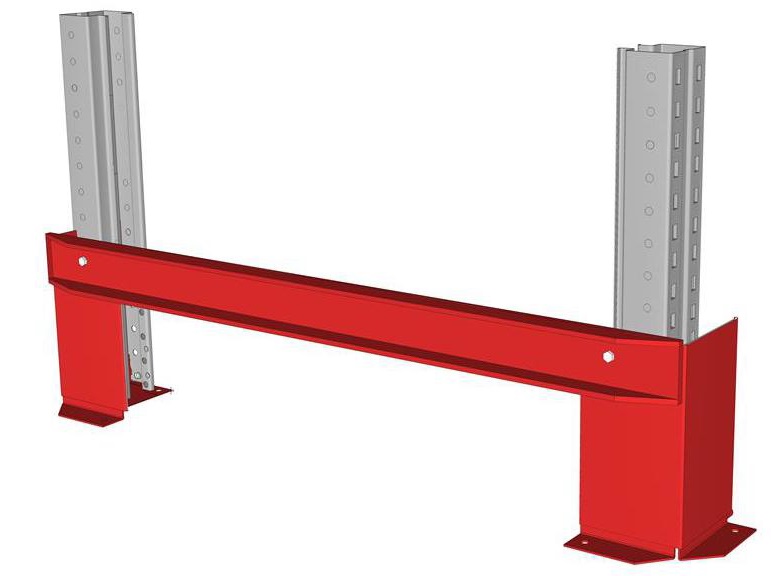

Крепление к полу	Защитное ограждение рамы	Поперечная балка	Защитное ограждение стойки

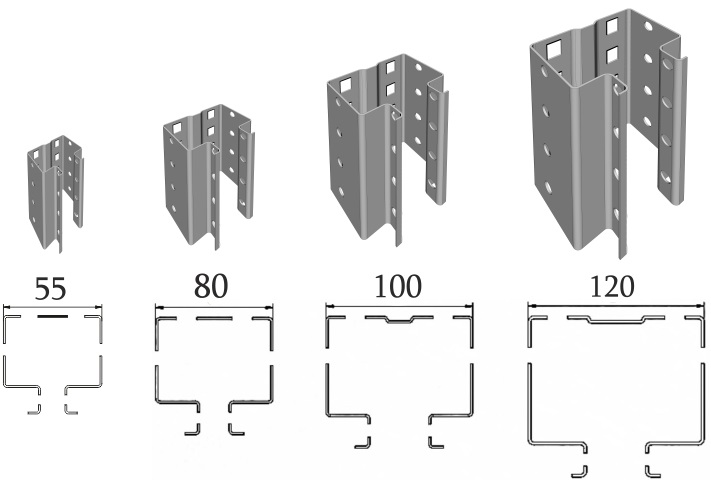

Профиль серия Р

Профиль серия П

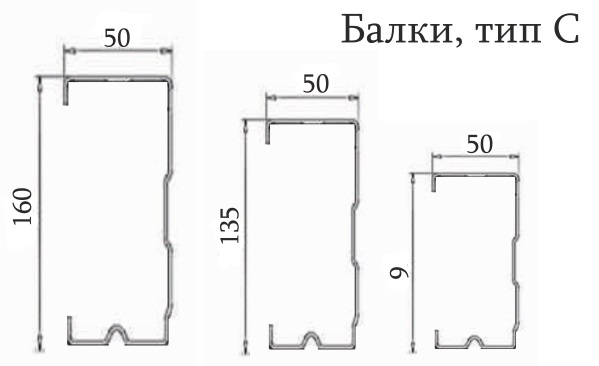

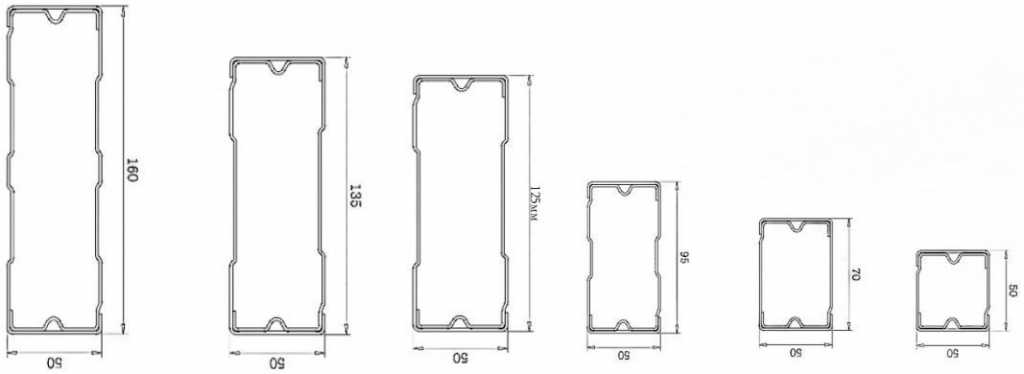

Балки в разрезе: 2; 1,5;1,2 мм

Толщина стали марки S350MC профиля Р: Р120-2,5 мм и 2 мм.,Р100- 2 мм и 1,5 мм., Р80 - 2 мм., и 1,5 мм., Р55 - 1,5 мм. и 1,2 мм.

Толщина стали марки О8ПС профиля П: П120 - 2,5 мм и 2 мм., П90 - 1,5 мм.

Для фронтальных паллетных стеллажей возможна организация полочного настила в следующих вариантах:

Системы хранения:

 - изготовление металлического полочного настила из оцинкованной стали толщиной 08,мм.,1,5 мм. 2 мм. С габаритными размерами полок: шириной - 300 мм. 200 мм. и 100 мм и длиной - от 500 мм. до 1500 мм.

 - применение поперечных профильных балок, навешиваемых на основные несущие балки, с последующей укладкой в заглубления плитных материалов - ДСП или фанеры.

При использовании рам со стойкой из материала толщиной стали 2,5 мм, 2 мм,1,5 мм максимальная нагрузка на ярус стеллажа не должна превышать  4500 кг.

Максимально допустимы прогиб балки, мм.

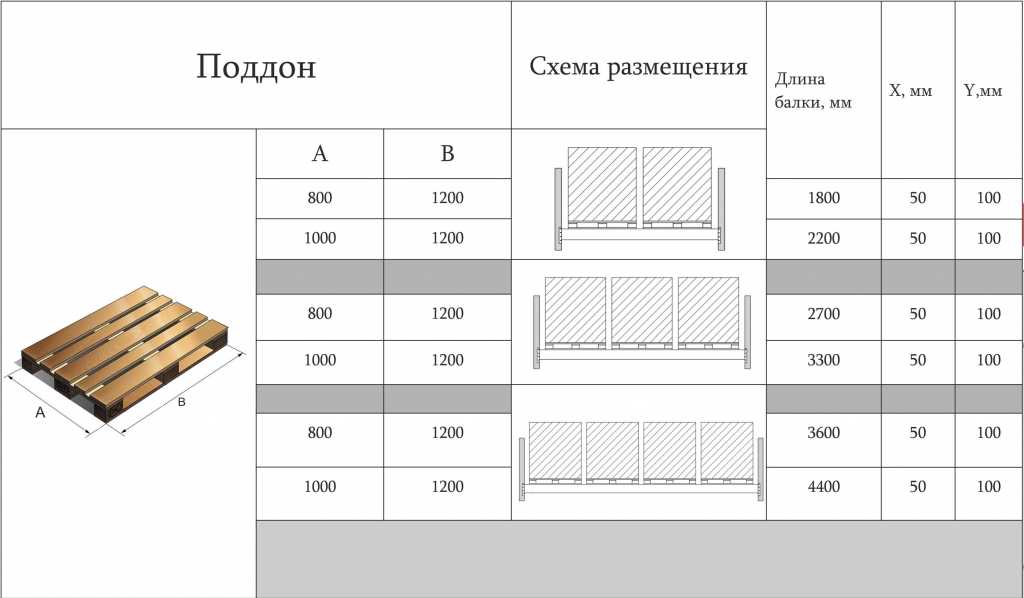

Равномерное расположение на балках и порядок установки на паллет погрузочной техникой

Первым на ярус стеллажа устанавливается крайний правый паллет, вторым - крайний левый, и только последним - средний. Таким образом установка происходит безопасно, не позволяя цеплять ни паллет и груз друг об друга

Опросник по паллетным стеллажам

Размеры поддона

• 1200х800 мм
• 1200х1000 мм
• Другое

Глубина рамы

• 1000 мм
• 1100 мм
• Другое

Состояние пола

• Ровный
• Неровный
• Другое

Высота поддона с грузом

• 1200 мм
• 1400 мм
• 1600 мм
• 1800 мм
• 2000 мм
• 2200 мм
• Другое

Вес поддона с грузом

• 1200 кг
• 1400 кг
• 1600 кг
• 1800 кг
• 2000 кг
• 2200 кг
• Другое

Материал пола

• Армированный бетон
• Наливные полы
• Асфальт
• Брусчатка на песчаной подушке
• Другое

Ширина рабочего коридора для погрузочной техники (Ast)

План помещения

Высота до потолка, балок, выступающих конструкций, электропроводок (минимальные точки)

Предполагаемая схема расположения стеллажей, пож. гидрантов, выходов, эл. щитов.

Менеджеры компании «Мезонин» проведут консультации, помогут с выбором промышленной мебели, складского, грузоподъемного оборудования.
